CY-Y型油泵电机组(支架式、插入式)

  根据客户需要,我公司可提供CY-Y型油泵电机组,分为支架式和插入式两种结构,该系列油泵可按主机的需要配备不同功率的Y型电动机,从而实现相应的工作压力和流量。插入式结构与传统的油泵-支架-联轴器-电机的连接方式相比,省去了底座支架,而且不需要一块大的安装底板,轴向长度约缩短了1/3~1/4,本产品具有体积小、重量轻、振动小、噪音低、结构紧凑、安装方便等特点。

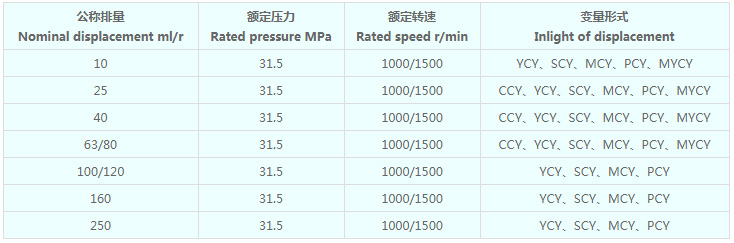

公称排量
Nominal displacement ml/r
额定压力
Rated pressure MPa
额定转速
Rated speed r/min
变量形式
Inlight of displacement
10 31.5 1000/1500 YCY、SCY、MCY、PCY、MYCY
25 31.5 1000/1500 CCY、YCY、SCY、MCY、PCY、MYCY
40 31.5 1000/1500 CCY、YCY、SCY、MCY、PCY、MYCY
63/80 31.5 1000/1500 CCY、YCY、SCY、MCY、PCY、MYCY
100/120 31.5 1000/1500 YCY、SCY、MCY、PCY
160 31.5 1000/1500 YCY、SCY、MCY、PCY
250 31.5 1000/1500 YCY、SCY、MCY、PCY
一、支架式电机泵组是由CY14-1B系列柱塞泵通过钟罩/联轴器与带法兰Y系列异步电动机组合而成。

CY(1B)-Y型电机泵组(支架式)案例

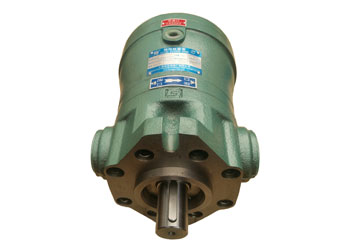

  • CY14-1B系列柱塞泵

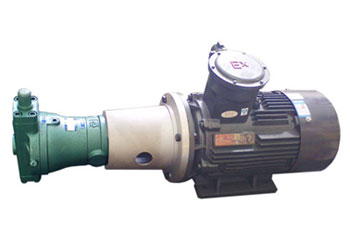

  • 卧式电机泵组

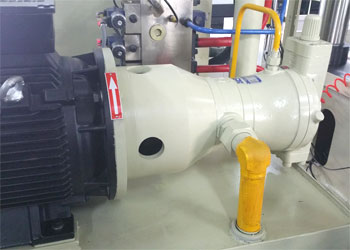

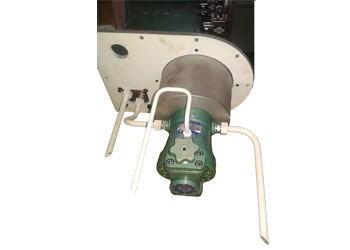

  • 立式安装管路示例

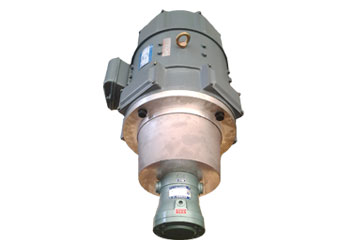

  • 直流电机泵组

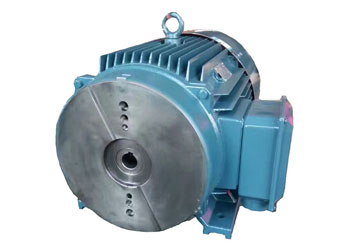

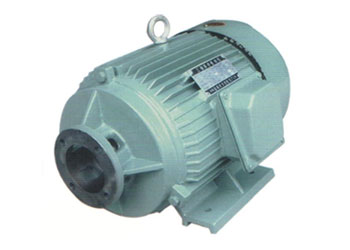

  • 带法兰卧式电机

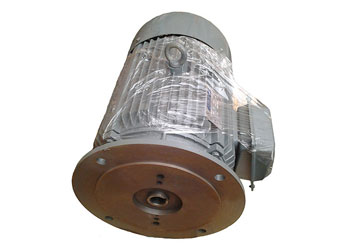

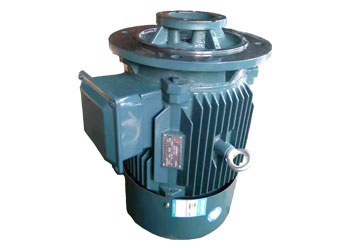

  • 带法兰立式电机

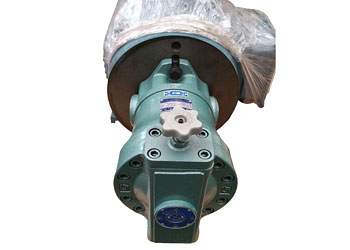

二、插入式电机泵组是由CY14-1D系列柱塞泵与特定Y系列异步电动机组合而成(因该连接方式泵轴与电机轴孔是硬性连接,不适合频繁启动或带负载启动、急停的场合)。

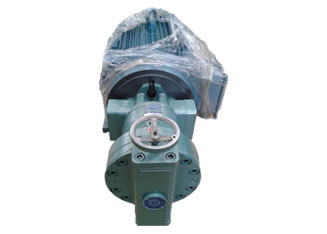

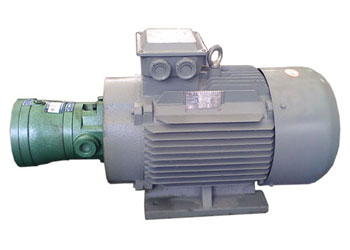

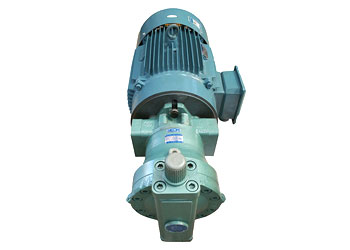

CY(1D)-Y型电机泵组(插入式)案例

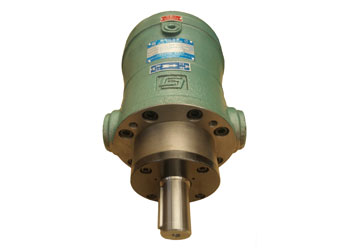

  • CY14-1D系列柱塞泵

  •

  •

  •

  •

  •
